• Definición: En caso de rotura de uno de los sticks del paracaídas este debe reasignarse para poder seguir operando hasta realizar la reparación pertinente del stick que debe ser lo antes posible.
  • Peligrosidad: No es peligroso el cambio, pero si es importante que el piloto tenga en mente el cambio de ubicación de uno o los dos sticks del paracaídas.
  • Solución:

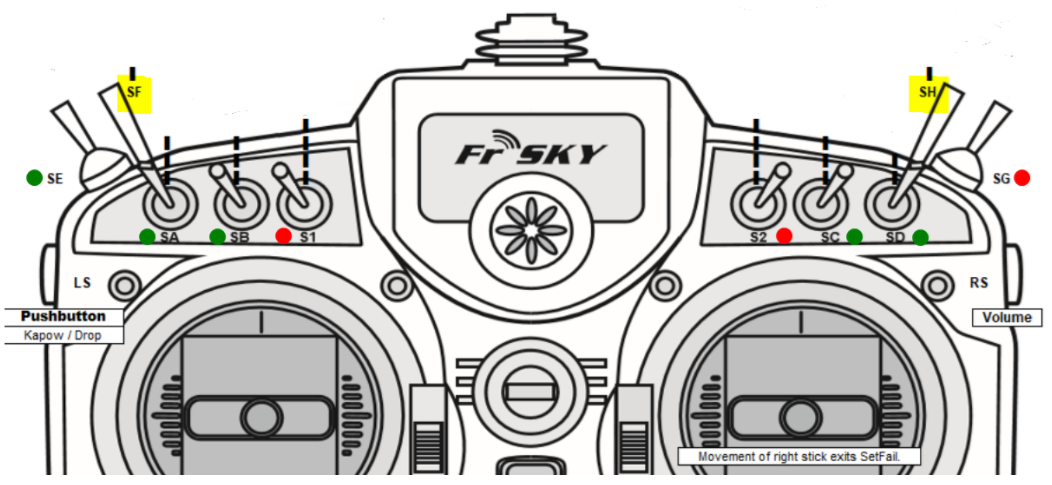

1. Definición del mejor stick para asignarlo. En caso de rotura de uno de los sticks del paracaídas (marcados en amarillo), existen 3 posibles sticks para asignar que están libres: SE, SA, SB, SC y SD.

A continuación se exponen las combinaciones posibles:

  • Rotura SF: Se asigna SE
  • Rotura SH: Se asigna SE
  • Rotura SF y SH: Se asigna SA y SB
  • Rotura SF y SE: Se asigna SA
  • Rotura SH y SD: Se asigna SE
  • Rotura SF, SH y SE: Se asinga SA y SB
  • Otros casos: Consultar servicio técnico o departamento de Hemav Engineering.


Marcados en verde los sticks disponibles y en rojo los ocupados.


2. Seguir las instrucciones del vídeo (Pendiente realizar el vídeo):

  • Encender la emisora
  • Entrar en menú - click sobre botón 'MENU'
  • Ir a la pantalla 'MIXER' o 'MEZCLA' (página 6/12) - click sobre el botón 'PAGE' hasta llegar al número 6/12
  • Ir al CH7 - click sobre el botón '-' hasta llegar sobre el número 100 del canal 7 (CH7)
    • En este punto, el CH7 está configurado:
      •      100 SF
      • += 100 SH
  • Modificación de uno de los sticks rotos (SF o SH o los dos)
    • Con el botón '+' o '-' colocamos el cursor sobre el 100 del stick que queremos modificar.
    • Ir a Edición del canal - Presionar 1 segundo el botón 'ENT' y seleccionar 'Edit' con un simple click en 'ENT'
    • Modificación del stick - Colocamos el cursor con el '+' o '-' encima del campo 'SOURCE' o 'FUENTE'. Una vez aquí, damos un simple click en 'ENT' y empieza a parpadear. Cuando está parpadeando, si accionamos el nuevo stick que queremos modificar se cambia automáticamente. Si no, con el botón '+' o '-' podemos ir cambiando el stick hasta encontrar el deseado.
    • Confirmación - Una vez seleccionado el correcto, damos un click en 'ENT' y deja de parapadear.
  • Salir - Presionamos varias veces el botón 'EXIT' para salir de todos los menús hasta la pantalla principal.

3. Comprobación funcionamiento de la nueva configuración (Ver vídeo: G:\Unidades de equipo\N5\00. GENERAL\70. HE\Interno\SOPORTE OPERACIONES\20180418_Comprovación Paracaídas sin PIRO TRAINER)

  • Conectar la batería al dron
  • Esperar inicialización del dron
  • Quitar el Safety Switch
  • Esperar que se ponga en verde (listo para activación de paracaídas)
  • Volver a conectar el safety switch
  • Asegurar que vuelve a estar el led en rojo
  • Activar los dos sticks de paracaídas asignados.
  • Apreciar que existe un cambio de frecuencia del led y de sonido.

4. Esta solución ES PROVISIONAL. ES NECESARIO REALIZAR LA REPARACIÓN EN BARCELONA DE LOS STICKS DAÑADOS LO ANTES POSIBLE
